ANSYS Icepak是為了電子行業的設計技術人員進行熱流體分析而開發的軟件。它的計算引擎采用著名的基于有限容積方法的ANSYS Fluent，計算迅捷，結果準確。
適用領域
● 對于半導體封裝、PCB板、機箱、數據中心等各種問題，可以進行傳導、對流、輻射分析

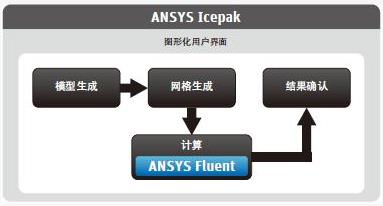

● 從單一GUI進行建模、計算、結果后處理
功能和特點
模型生成
● ANSYS Icepak，通過基本的block、plate、fan等object，生成分析模型。不需要通常的三維幾何體的邏輯運算，object的移動和尺寸變更也簡單。通過對各object設定發熱量和熱傳導率等，對于復雜的模型，可以進行方便的設定、管理。
網格生成
● 通過以六面體為核心的非結構網格自動化生成方法，簡單按下按鈕，就可生成所分析設備。還同時生成計算空氣流動所需的空間網格。
計算
● 計算通過內置的 ANSYS Fluent來執行。所需時間根據模型尺寸和收斂條件而不同，實際設計中所消耗時間大致為幾分鐘到幾小時。

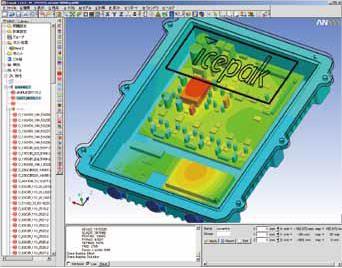

結果后處理
● 計算完成后，用圖形確認溫度分布和流動情況，同時還可以輸出關鍵數據。
便捷的模型生成與編輯
使用直觀的object工具參數化地快速建立、修改模型。不需要對模型進行邏輯運算。

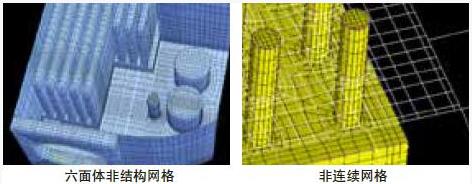

自動網格生成

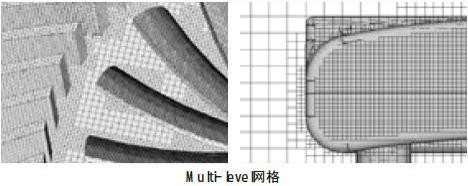

自動生成以六面體為核心的非結構/不連續網格。借助于Multilevel網格方法生成，對復雜形狀，也可以生成共形六面體為主導的網格。
ANSYS Workbench 集成
在ANSYS Workbench中，ANSYS Icepak導入ANSYS DesignModeler的幾何，分析結果可以輸出到ANSYS結構仿真產品，pre/post processorANSYS CFD-Post。
ANSYS CFD-Post后處理
附加的外部后處理器ANSYS CFD-Post。可用于動畫生成等。
ANSYS SIwave雙向數據鏈接
可以導入來自ANSYS SIwave的布線層的發熱分布。實現考慮了基板發熱的熱分析?？梢詫⒂嬎憬Y果的溫度分布導出到ANSYS SIwave。
與ANSYS Simplorer的協同分析
可以輸出系統、電路仿真器ANSYS Simplorer所需的數據。用模型化的IGBT可以進行電路和熱的協同仿真。
隨溫度變化的發熱分析
可以對應于半導體、PTC heater等溫度的發熱量的變化。還可以利用順向電壓-溫度特性進行設定，適用于LED的分析。
多流體分析
可以同時設定多種流體，可以進行水冷等分析（自由表面、多相流除外）。
太陽輻射模型
可以對室外安置的外殼等太陽照射的熱負荷進行模型化。
焦耳熱分析

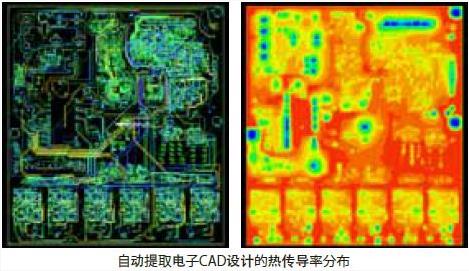

可以進行直流電流的焦耳熱分析。還可對溫度變化的電阻率設置，布線形狀可以從電子CAD直接導入。
MRF（Multiple Reference frame）功能的風扇分析
利用扇葉的3維CAD數據，可以進行更現實的風扇模擬。
傳熱薄板
對于無厚度金屬形狀，可以實現沿板厚方向和延展方向的熱傳導。對于容易導致網格數劇增、網格品質惡化的薄板結構、PCB板的布線層、IC封裝的bondingwire等薄的模型效果顯著。還可以設定延展方向、垂直方向的各向異性熱傳導率。

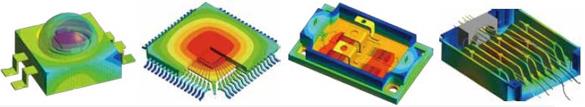

IC封裝模擬
對IC封裝導入ANF（Ansoft Neutral File）、Cadence APD的數據?？梢苑从硨咏Y構、ball配置、布線信息等具體化模型。適用于JEDEC標準的自然對流、強制對流腔體的分析、Delphi形式的熱電阻網絡模型的利用和抽取。
與IC Die發熱評估工具的link
可以與Gradient Firebolt、Cadence Encounter鏈接。
