ANSYS PExprt是集磁路法和電磁場有限元分析于一體的電力電子設計工具，從軟件自帶的變換器電氣參數、波形、數據庫取出需要的鐵心形狀、繞組材料，自動優選更合適的變壓器方案。
ANSYS PExprt將功率損耗和溫升等作為設計基準值，一邊進行評價一邊變更各種參數，從而優選最佳的部件設計方案。另外，PExprt無縫集成的電磁場有限元分析工具，可以反映更精確的詳細仿真結果。
適用領域
● 電感
— 波形型
● 變壓器
— 變換器型：Buck/boost/buck-boost
● 耦合電感（波形型）
● Flyback
— 波形型
— 變換器型
功能和特點
標準庫
● AVX、Electrical steel、Epcos、Ferroxcube、Magnetics、Micrometals、Steward、 TDK
性能分析
● 繞組損耗、鐵心損耗、磁場強度、DC 及AC 電阻、RMS
電流、磁化電感、漏感、溫升
等效電路輸出功能
● ANSYS Simplorer/Ansoft SPICE/Pspice/Saber
二維有限元電磁場分析工具
● 集成PEmag 模塊

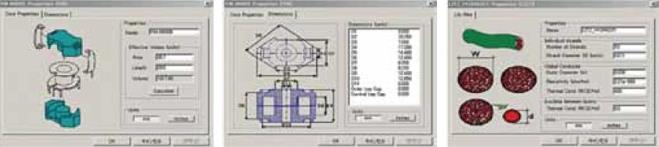

利用庫生成模型
選擇庫中自帶的鐵心形狀、線型、材質等，可以優選符合特性需要的變壓器。另外，可以一邊變更設計參數，一邊進行考慮3維效果的2維電磁場分析的評估。

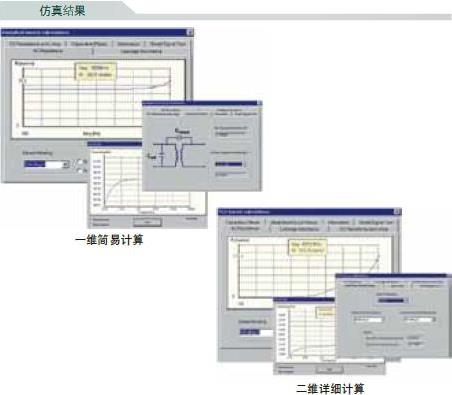

設計和性能分析
根據形狀、尺寸等參數，基于等效磁路法快速估算部件性能。開始到具體設計之前，可以作為概要設計靈活使用?？梢苑抡孀儔浩餍袠I(yè)經常需要測試的短路、開路等試驗并驗證結果。

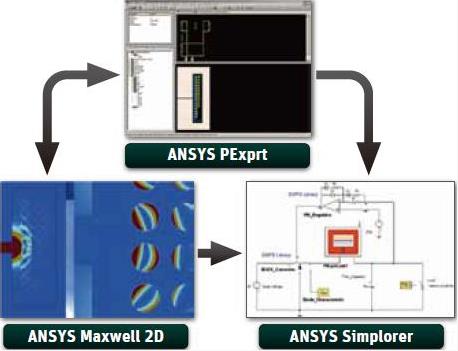

電磁場分析和電路仿真模型的自動生成
根據設定的設計參數自動生成二維電磁場分析模型，可以場圖顯示氣隙附近的漏磁、線圈的趨膚效應、臨近效應等。通過將電磁場分析輸出含有寄生參數的等效電路，可以將考慮了場影響的高精度的部件模型簡單加入到系統仿真并進行性能評估。
|
